各種水文観測に対応したカード式データロガーです。
JEIDA規格のPCカードが使用でき、2MBのカードで１ch記録した場合、約65000データ収録可能です。
記録されたデータは、Windows対応専用ソフトで各種処理が可能。
|
|
シャトルロガーで記録されたデータは、各種処理ソフトで目的にあった処理が可能です。 |
- 水研様式作表
水文観測業務規定に基づいたフォーマットで画面表示と印刷を行います。
- 流量換算
水位データから流量を演算します。演算式は、
パーシャルフリューム式
堰式（四角、全幅、三角）
開水路マニング式
２次関数式
河川HQ式
馬蹄型マニング式
５次関数式
- WISEF変換
建設省水情報標準交換フォーマット形式のファイルに変換可能。
- ターミナル通信機能
モデム対応機種を利用することで、電話回線を通じてデータ回収と時刻校正、設定値の変更、カード記録データ消去などの操作が行えます。
重点箇所を指定し、自動呼び出し表示させることも可能です。
- 日報、月報およびグラフ表示機能
計測データを正時毎や測定インターバル毎に印刷したり、保存データからグラフ作成と印刷処理が可能。
|
| 仕様一覧 |
| モデル |
水位（アナログ）
雨量入力モデル |
水位（デジタル）
雨量入力モデル |
雨量入力モデル |
| 型名 |
ＳＨＵ-98ＦＡ |
ＳＨＵ-98ＦＡＣ |
ＳＨＵ-98ＦＤ |
ＳＨＵ-98ＦＤＣ |
ＳＨＵ-98ＦＰ |
ＳＨＵ-98ＦＰＣ |
| 入力 |
アナログ
2ｃｈ
|
1〜5ＶＤＣ
0〜1ＶＤＣ
0〜5ＶＤＣ
4〜20ｍＡ |
デジタル
1ｃｈ |
ＢＣＤ4桁
シングル
二重ブラシ |
パルス
1ｃｈ
雨量
|
0.1ｍｍ
0.5ｍｍ
1ｍｍ
任意選択 |
パルス
1ｃｈ
雨量 |
0.1ｍｍ
0.5ｍｍ
1ｍｍ
任意選択 |
パルス
1ｃｈ
雨量 |
0.1ｍｍ
0.5ｍｍ
1ｍｍ
任意選択 |
| PCカード |
ＪＥＩＤＡ4.1規格のＰＣカード（ＡＴＡフラッシュメモリ） |
| 記録容量 |
4ＭＢカード使用時
3ｃｈ記録の場合 約79000データ
2ｃｈ記録の場合 約101000データ 1ｃｈ記録の場合
約140000データ |
| 表示機能 |
液晶式、16桁2行（通常表示、年月日、時分秒、現在データ、動作モード） |
| 動作確認 |
開始日、記録残日数、記録済みデータ、最高水位、最低水位 |
開始日、記録残日数、記録済データ |
| 記録インターバル |
1,5,10,20,30,60分の中から選択
水位1ｃｈ設定の場合は 60-1、60-5、60-10分の設定も可能
（設定水位以上の時のインターバル切替） |
| 信号出力 |
パルス
入力パルスを分岐
（建電通仕21号準拠） |
ＢＣＤ4桁、パルス
建電通仕21号準拠 |
パルス
入力パルスを分岐
（建電通仕21号準拠） |
| 電源出力 |
ＤＣ12Ｖ（水圧センサ用電源）
ＤＣ1.2Ｖ（ポテンショメータ用電源） |
−−− |
−−− |
| −−− |
ＤＣ5Ｖ（モデム電源） |
−−− |
ＤＣ5Ｖ（モデム電源） |
−−− |
ＤＣ5Ｖ（モデム電源） |
| 通信機能 |
−−− |
ＲＳ232Ｃ
モデム対応 |
−−− |
ＲＳ232Ｃ
モデム対応 |
−−− |
ＲＳ232Ｃ
モデム対応 |
| 本体供給電源 |
ＤＣ6Ｖ〜15Ｖ |
| 外形寸法 |

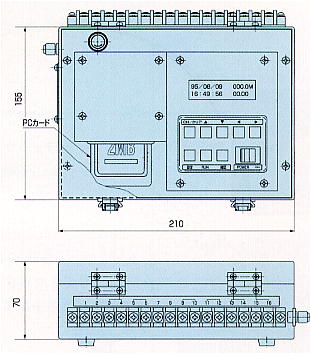

Ｗ210ｘＨ70ｘＤ155 |
Ｗ220ｘＨ100ｘＤ170 |
Ｗ210ｘＨ70ｘＤ155 |
| 温度湿度条件 |
-20〜+50℃
、20〜90％ＲＨ（但し結露しないこと） |
|

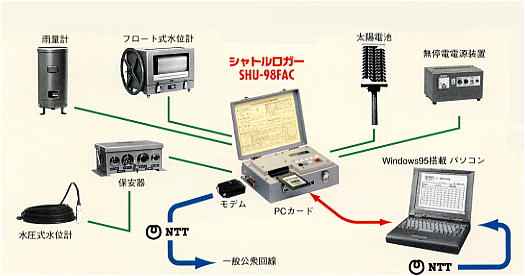

| シャトルロガー周辺機器例 |
 |
| 主な周辺機器 |
| |
型名 |
仕様 |
| 転倒ます形雨量計 |
RT-5 |
0.5mm/1転倒 水銀スイッチ出力 |
| RT-10B |
1mm/1転倒 水銀スイッチ出力 |
| RH-5 |
0.5mm/1転倒 ヒータ付 水銀スイッチ出力 |
| 水圧式水位検出器 |
ELP-120 |
0〜5,10,20,50m計 半導体式 1〜5V出力 |
| ELP-200 |
0〜5,10,20,50m計 半導体式 1〜5V出力 |
| 水圧式水位記録器 |
ADR-121U |
0〜5,10,20m計
アナログ記録 1または3ヶ月記録 1〜5V出力 |
| フロート式水位計 |
ADR-115P |
0〜5,10,20m計
アナログ記録 1または3ヶ月記録 ポテンショ出力 |
| MV-50WP |
0〜5,10m計 親子プーリー式 |
| 屋外保安器 |
OBX-200 |
屋外自立形 信号用保安器内蔵 |
| 屋内保安器 |
ARB-200 |
屋内壁掛形 信号用 他 電源保安器用内蔵 |
| 無停電電源装置 |
POW-125AR |
30mA 24時間 水圧検出器 シャトルロガー バックアップ |
| POW-12DS |
100mA 48時間 水圧式記録器含む バックアップ |
| 太陽電池 |
SOL-434 |
12V-12W
ポール取付形 水圧検出器 シャトルロガー |
| SOL-136 |
12V-54.5W
ポール取付形 水圧式記録器含む |
| シャトル用モデム |
MS336FP1 |
一般公衆回線専用
シャトルロガーCモデルに対応 |
| 防湿ケースタイプ |
SHU-10 |
モデム内蔵可能 |
|
| 外形寸法 |
 |
