ダム用気象観測装置

メーカー 株式会社 池田計器製作所


ダムに必要とされる風向・風速・温度・湿度・雨雪量・気圧・日射・水温・蒸発などの各要素を管理所内で集中観測します。

各データは、アナログ記録器によって打点記録されるとともにデータロガーによりデジタル印字されます。

この他に、上流水位・貯水位・漏水量などの水文データを同時に取り込むことが可能なシステムです。



システム例 主な仕様                                          株式会社 池田計器製作所
測定要素 形名 検出方式 測定範囲 精度
風向風速計 IVS-300
IVS-500
風車−尾翼式 風向:0〜540゜
風速:0〜60m/s
±5゜
±5%
温度 PT-100S 白金抵抗体式
シェルタ付
-20〜+40゜ ±0.5℃
湿度 HM-100S 毛髪式
シェルタ付
0〜100% ±5%
雨雪量 RH-5 転倒ます式
ヒータ付
0.5mm/1転倒 ±3%
気圧 APG-2000 拡散半導体式 940〜1040hPa ±1hPa
日射 ICM-6E 熱電対式 0〜5MJ/m2 ±3%
水中温度 PT-100W 白金抵抗体式 -20〜+40℃ ±0.5℃
蒸発 EVP-100 大型水盤−フロート式 0〜100mm ±1mm
上流水位 ELP-1200 半導体水圧式 0〜10m ±1cm
貯水位 QWL-50 水晶式 0〜50m ±0.05%
漏水量 - 堰/パーシャルなど 0〜1m(堰水位) ±1mm
データ処理部 MDL-2000 外部プリンター印字形・データ収録装置

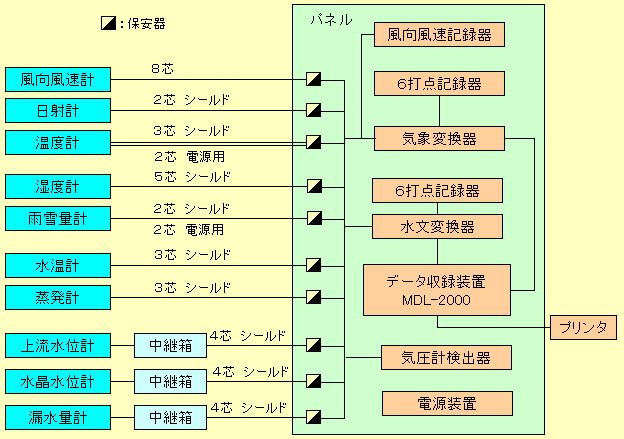

システムブロック図

※各観測センサー、機器をクリックすると写真と仕様が表示されます。
