油圧式多機能振動三軸試験装置

メーカー 株式会社 誠研舎


液状化強度試験、土の変形特性試験などから従来の静的三軸試験まで可能な多機能振動三軸試験装置をご紹介します。

本装置は、油圧サーボ制御式の振動試験機なので、従来の空圧式に比べ目的応力レベルへの追従性が非常に良いのが特長です。また、三軸室の圧力制御は、垂直圧と横圧を独立して制御しますので、等方圧密から異方圧密まで柔軟な対応が可能です。

従来の静的三軸試験装置と同様に豊富なオプションが用意されていますので、あらゆる試験方法に対応する装置としてグレードアップすることが可能です。

対応可能な主な試験項目一覧

  • 静的三軸試験全般
  • 液状化強度試験
  • 変形特性試験
  • 平均主応力一定条件による体積ひずみ試験
  • 各種疲労試験

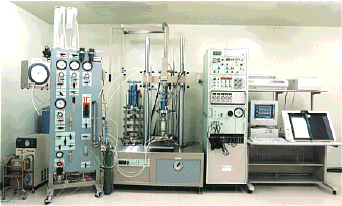

油圧式多機能振動三軸試験装置
特長

電気−油圧サーボ制御の振動試験機であるので、スムーズな波形と正確なフィードバックが約束されます。

真空式脱気水の製造装置はもちろんのこと、各水系にエアの混入を防ぐ処理が施されています。特に、背圧を発生させる機構には重点的にエア混入防止処置が施されています。

飽和方法も数種の方法が可能で粘性土には特に有効とされる二重負圧による飽和が可能です。

この他、砂質土などに有効な二酸化炭素の通気などが用意されています。



株式会社 誠研舎

主な仕様
試験条件 圧密条件 等方および異方圧密
静的三軸圧縮試験 ひずみ制御によるせん断、ひずみ制御による平均主応力一定試験
動的三軸圧縮試験 液状化強度試験、変形特性試験
(正弦波、三角波、矩形波および
外部入力によるランダム波の応力制御)但し、ランダム波は、ひずみ制御試験
構成 垂直載荷装置 フレーム容量5ton(中型三軸室引き上げ用電動チェーンブロック付)
油圧アクチュエータ 2kN, 10kN サーボバルブ付
電動ゆずみ制御式圧縮装置 最大50kN
max 2.00mm/min 〜 min 0.002mm/min
  三軸圧縮室 小容量 適用供試体 φ50×100、φ75×150mm
耐垂直荷重 5kN    常用横圧 800kN/m2
ロードセル内蔵型
等方圧用Wベローフラムシリンダー式
中型三軸圧縮室 適用供試体 φ100×200
耐垂直荷重 20kN    常用横圧 800kN/m2
ロードセル内蔵型
等方圧用Wベローフラムシリンダー式
  油圧発生装置 モーター3.7kW 200V 3相 圧力 10MPa
吐出量 13L/min  タンク容量 100L
油温冷却 空冷式
電気計測装置 ロードセル 防水型 内部ロードセル 1kN〜10kN
外部ロードセル  5kN、10kN
  微少変位計 ギャップセンサー ±1mm
  間隙水圧計 1MPa
  横圧計 1MPa
  垂直変位計 50mm
  体積変化計 二重管ビューレット 25ml
 (差圧変換器との組み合わせ)
  サーボコントローラー 発信周波数 0.01〜10Hz
波形 正弦波、三角波、矩形波および外部入力端子付
スロープゼネレーター入力回路付
  フィードバック切替機 荷重、軸変位
  DCアンプ 内部ロードセル、軸変位、微少変位×2の 4ch
  動ひずみアンプ 外部、内部ロードセル、軸変位、微少変位×2
間隙水圧、横圧、体積変化計用の 8ch
データ収録 A/D変換ボード CONTEC AD12-16U(PCI)E他
  収録演算ソフトウェア Windows98 Me & Windows2000 & XP 対応ソフト
付属品 電動コンプレッサー パッケージ型 モーター 200V 3相
補助タンク 83L
  エアードライヤー 冷凍式圧縮空気除湿装置 AC100V モーター 75W
  電動真空ポンプ 脱気水製造用 50L
二重負圧制御用 20L
  その他多数の付属品があります。
